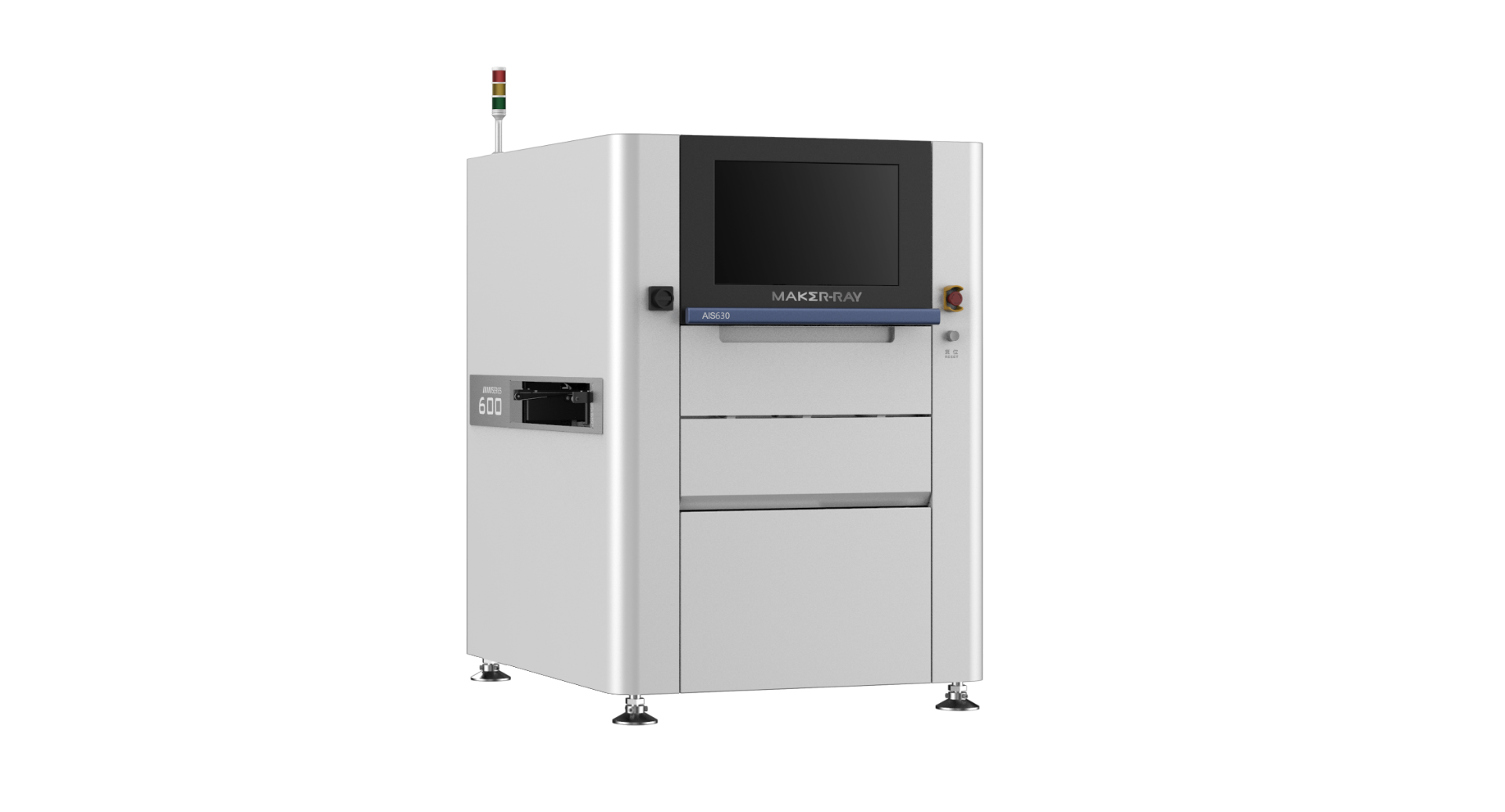

3D AI Автоматическая оптическая инспекция паяльной пасты AIS630P-HW (SPI), MAKER-RAY

Для оборудования такого рода, как оптические инспекции, очень важно грамотно разработанное программное обеспечение (ПО). Все оптические инспекции MAKER-RAY, в том числе и машины серии AIS630, используют встроенный искусственный интеллект, который зарекомендовал себя как отличный инструмент для быстрой обработки и анализа изображений. В системах инспекции паяльной пасты MAKER-RAY подготовка рабочей программы может производиться как с помощью gerber-файлов, так и без них, по внешнему виду самой печатной платы. С помощью ПО и оптической системы машина сама определяет расположение и форму контактных площадок.

Таким образом технические и программные решения MAKER-RAY решают сразу обе основные проблемы инспекционных систем: критические снижаются временные затраты на программирование (и переналадку) и число ложных срабатываний.

Ключевые особенности:

• Мультинаправленный структурированный свет - снижение теневого эффекта, точные измерения и определение дефектов, снижение ложных срабатываний,
• Динамически адаптивный алгоритм получения данных – отсутствие шумов и искажений, компенсация изгиба печатной платы (особенно для гибких плат), уровень печатной платы измеряется рядом с отпечатком, а не один на всю плату,
• Минимальное время на программирование – интеллектуальное определение зон нанесения паяльной пасты, возможность программирования без файлов Gerber,
• Высокоскоростная камера, проектор высокого разрешения – поддержка высокой частоты кадров (до180), проектор с поддержкой 1080р, высокая скорость и точность измерений,
• Высокоточная калибровка.
