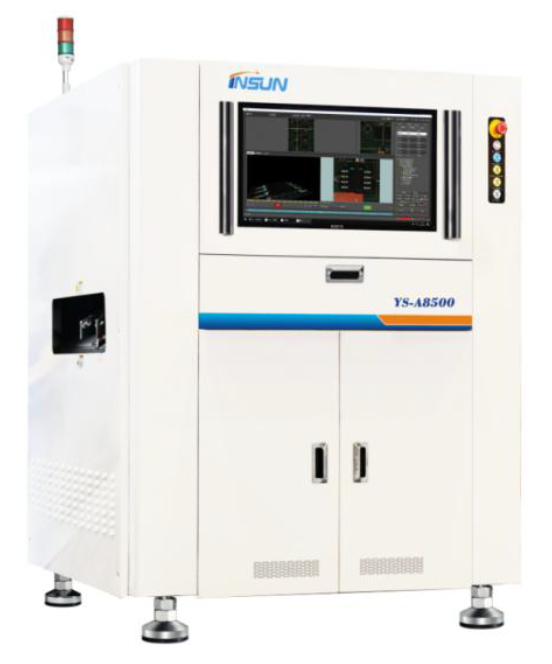

Линейная автоматическая оптическая инспекция INSUN A8500 (online) 3D-AOI

Цена по запросу

Описание

Технические характеристики

Доставка и оплата

Основные особенности модели

INSUN А8500 3D AOI оснащена 12-мегапиксельной коаксиальной высокоскоростной камерой, телецентрическим промышленным объективом высокого разрешения, муаровой цифровой проекционной головкой с 4 направлениями в сочетании с многочастотным краевым светом для получения информации о трехмерном изображении компонентов и пайки с минимальным разрешением 8мкм (стандартное установка 15мкм), он может более точно и стабильно обнаруживать дефекты, такие как ложная пайка выводов микросхемы, плавающая высота детали, высота подъема олова и т.д.

Алгоритм фазового сдвига N шагов, основанный на технике муаровых полос белого света, обеспечивает высокую точность контроля; Есть несколько решеток для возможности работы со светом и тенью. Используется четырех проекционная решетчатая муаровая система.

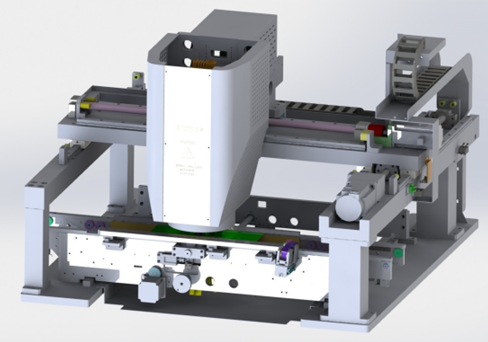

Высокоточная платформа управления

Платформа движения оснащена линейным двигателем, высокоскоростным, стабильным, без вибрации и шума. Благодаря высокоточной системе обратной связи с решеткой точность движения может достигать 1 мкм.

Высокоскоростная промышленная камера

Промышленная камера с высокой частотой кадров 12 Мп и телецентрический объектив для достижения высокоскоростной фотографии; RGB-свет, являющийся собственностью интеллектуальной собственности, позволяет получать 2D- и 3D-изображения с истинным цветом, которые выглядят реалистично; Метод параллельной обработки GPU может значительно повысить скорость вычислений и обнаружения.

Характеристики

Модель	A8500
Система распознавания	Инспекция	Алгоритмы векторного изображения включают в себя логическую операцию, расстояние до границы яркости, отслеживание чипа, OCR/OCV, сопоставление шаблона яркости/цвета, цветовое расстояние, извлечение цвета (RGB и HSV), диапазон значений яркости, смещение яркости, минимальную вариацию диапазон яркости и т.д... Более 30 видов самых передовых алгоритмов.
	Камера	Цифровая высокоскоростная камера CCD 12M Pixel
	Разрешение & FOV	10мкм FOV 4030 мм или 8 мкм FOV 3224 мм или 15 мкм FOV 60*45 мм
	Объектив	Телецентрический объектив
	Свет	Кольцевой светодиодный свет
	Проекционная система	4 направленные проекционные решетки
	Диапазон измерения высоты 3D	20 мм
	Время на изображение	<0,5 сек
	Дефекты нанесения	Отсутствует, переполнение, недостаточно, склейка, пятно
	Дефекты компонентов	Отсутствует, сдвиг, перекос, торцевой подъем, боковой поворот, перевернутый, обратная полярность, неправильный, поврежденный, переполнение, недостаточный, короткий, размер
	Дефекты припоя	Перелив, недостаточность, короткая пайка, пятно
	Проверка пайки волной припоя	Переполнение, недостаточно, короткое замыкание, избыток припоя, отсутствие припоя
	Минимальный компонент	01005& 0,3 мм шаг（15 мкм）
Механическая система	Конвейер для печатных плат	Слева направо или справа налево (сдвиг одной клавиши)
		Крепление печатной платы: снизу вверх, коррекция коробления печатной платы
		Автоматическая загрузка и выгрузка печатных плат, регулируемый зазор, соответствие стандарту SMEMA
		Высота конвейера: 900 ± 20 мм
	Размер печатной платы	50×50 мм - 510×460 мм
	Толщина печатной платы	0,5 мм – 5,0 мм
	Устойчивость к деформации печатной платы	<2 мм（Коррекция деформации с помощью фиксатора）
	Зазор компонентов	TOP≤50 мм, BOT≤50 мм（настроены для особых требований）
	Драйвера	Сервопривод переменного тока, камера движется в направлениях X/Y
	Ориентация	<10 мкм
	Скорость движения	Стандарт: 500 мм/с, макс.: 800 мм/с
Система	Операционная система	Microsoft Windows 10 X64
	Характеристика	Основанный на алгоритме векторного анализа, интегрированный набор программных алгоритмов извлечения цвета, выделения яркости, цветового расстояния, для компонентов SMT и положения паяных соединений, внешний вид, точное позиционирование и анализ точно устраняют все виды плохих точек
	Управление	Графическое программирование, китайский, английский
	Программирование	CAD, ручное программирование, поддержка автономного программирования (опционально)
	Компьютер	Промышленный компьютер, четырехъядерный процессор Intel I7, память: 16 ГБ, жесткий диск: 1 ТБ
	Дисплей	21 inch TFT
Сеть	Управление несколькими машинами	Оператор может управлять несколькими одинаковыми машинами в терминале управления
	Сеть	NG адаптируется, проверка и исправление дефектов PCBA на ремонтной станции
	Коммуникационный порт	SMEMA, RS232, RJ45
Другое	Подача воздуха	0.5MPA.80см³/мин
	Размеры	1132×1270×160 мм
	Вес	~1100 кг
	Источник питания	AC220В, 10%, одна фаза 5А 50/60 Гц, потребляемая мощность 1000Вт с ИБП внутри
	Рабочая среда	Температура 10-40 ℃, влажность 30-80% относительной влажности
