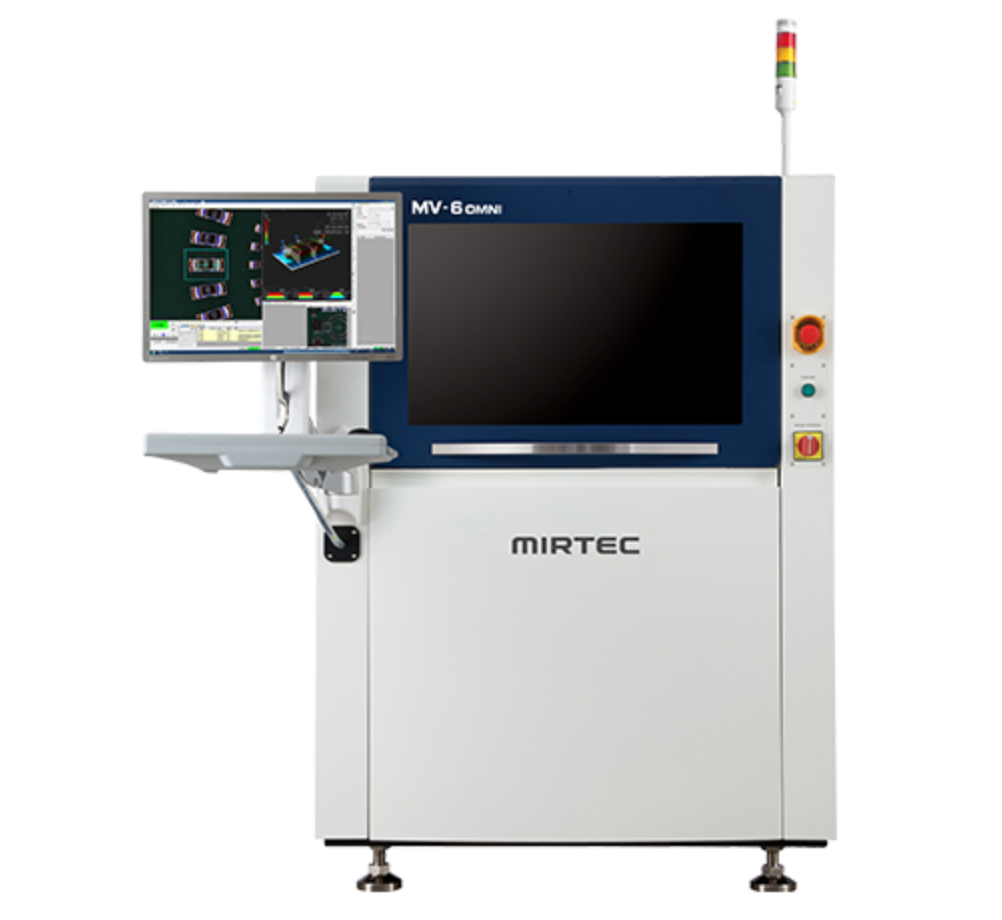

Система оптической инспекции 3D АОИ MV-6e OMNI S DL (2024 г) (Южная Корея)

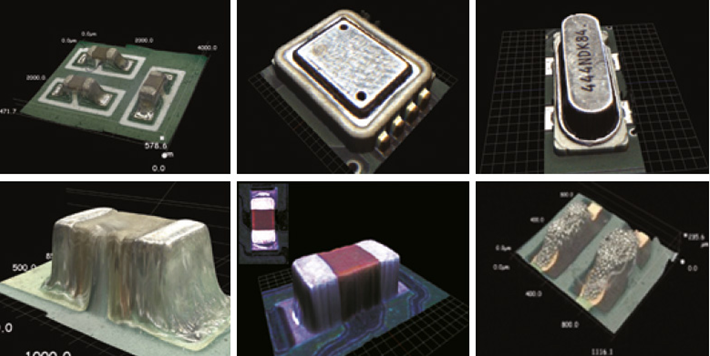

3D-измерение позволяет вычислить следующие параметры; высота галтели, наклон корпуса, подъём вывода и т.д.

Запатентованная цифровая система ISIS даёт точные данные измерений, используемые для определения дефектов поднятия компонентов и проводников.

Система ISIS – это видеосистема, c центральной камерой 15 мегапикселей, которая разработана и производится компанией MIRTEC для использования в своей линии оборудования.

Высокая скорость передачи изображения (120 кадров в секунду) позволяет увеличить общую скорость проверки.

Видеосистема ISIS может масштабировать или изменять изображение согласно особым требованиям к проверке практически любой сложности без потери скорости или производительности. 8-уровневая RGB- система освещения позволяет превосходно распознать камере различные переходы цвета на печатной плате, контактной площадке и паяном соединении.

Телецентрическая линза позволяет получить превосходное изображение без искажений, что дает минимальное количество ложных дефектов при инспектировании. Телецентрическая линза устраняет ошибку, вызванную удаленным расстоянием камеры от компонента.

Основные особенности:

Узкая модульная конструкция

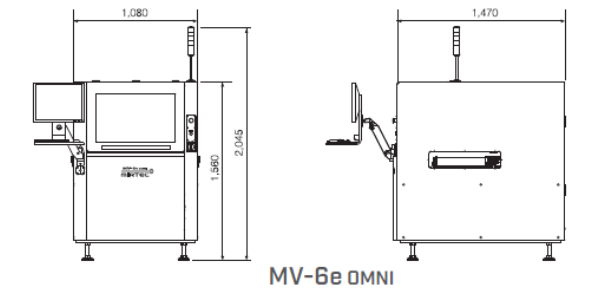

                Автоматические оптические инспекции серии MV-6em OMNI обладают небольшими габаритными размерами, в то же время, обеспечивают надежную высокоскоростную 3D инспекцию.

Прецизионные 3D измерения по лучшей в мире технологии

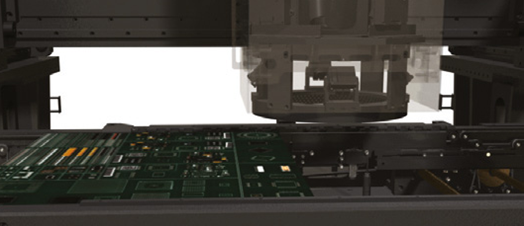

Проекционный модуль Moire Technology  создает направленное с четырех сторон на объект структурированное освещение, что позволяет получить 3D изображение для быстрой и точной инспекции.

Восьмипроекторная цифровая технология

·         Получение 3D без слепых зон с 4мя 3D проекциями.

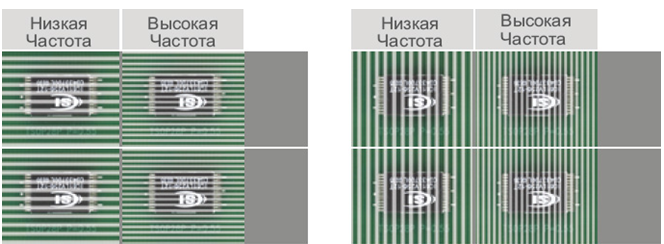

·         Инспекция компонентов различной высоты с различной частотой муаровой сетки.

·         Совместная работа с основной камерой для полного 3D покрытия и наилучшего качества инспекции.
