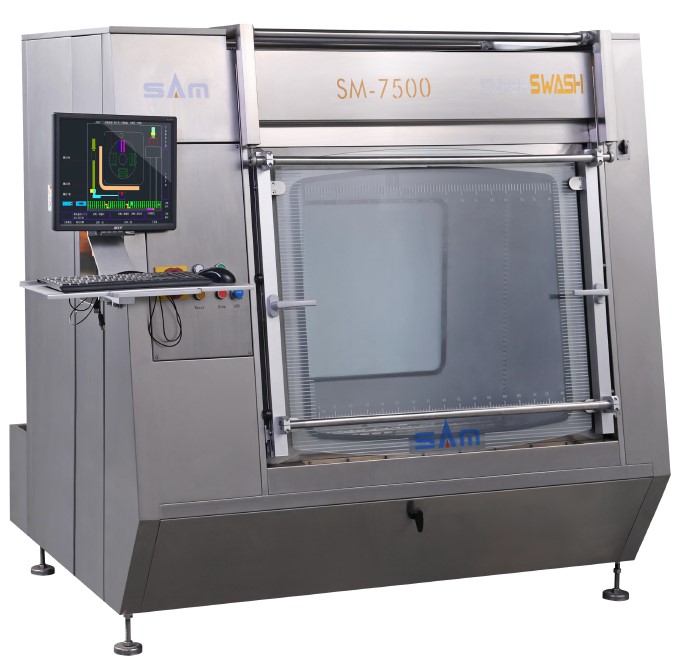

Описание: применяется для комплексной отмывки печатных плат, ракелей и других деталей, загрязненных флюсом или паяльной пастой. Система совмещает в себе полный цикл отмывки, а именно: мойка – предварительное ополаскивание – ополаскивание – сушка.
Описание процесса отмывки: жидкости с помощью мощных насосов подаются из бака через форсунки в рабочую область отмывки. Каждая жидкость подается из отдельного бака. Высокое качество отмывки достигается за счет грамотно спроектированной системы форсунок. Весь процесс замкнут, причем жидкость постоянно подается в рабочую камеру через фильтр тонкой очистки. Воздушный нож и фен с горячим воздухом обеспечивают полную сушку плат и других деталей.
Отмывка принадлежит к новому типу высокопроизводительного оборудования для автоматической отмывки. Используются жидкие чистящие средства на водной основе для отмывки и деионизированная вода для ополаскивания. Все происходит автоматически в закрытом цикле без каких-либо рисков для персонала.
Варианты применения:
- Отмывка печатных плат любого размера (макс.: 740*740*40 мм);
- Отмывка микросборок и силовых устройств;
- Отмывка ракелей и трафаретов.
Основные особенности:
- высокое качество отмывки;
- 4 цикла (мойка – предварительное ополаскивание – ополаскивание – сушка);
- полностью замкнутый цикл;
- используется отмывочная жидкость на водной основе и деионизированная вода, отсутствие рисков для персонала.
Процесс отмывки:
Принцип работы отмывки:
а) Высокая степень очистки рабочих жидкостей достигается за счет постоянной фильтрации в режиме реального времени. Такая система значительно повышает эффективность отмывки и время жизни жидкостей.
б) Каждый контур оснащен своим насосом и своим баком с жидкостью. Отработанная жидкость попадает обратно в бак через механическую структуру (сетка для защиты от попадания в бак посторонних предметов). Эффективность использования жидкости повышается, и при этом жидкости не перемешиваются между собой.
Основные особенности
- Весь контроль отмывкой осуществляется на сенсорном экране с помощью интерфейса LAN;
- Объединение разных систем в одну (химия, отмывка, грубое ополаскивание, ополаскивание, воздушный нож высокого давления, нагрев воздуха)
- Рабочая камера выполнена по новой технологии «нанообработка поверхности», что не дает жидкости оставаться на стенках камеры и способствует ее быстрому стеканию обратно в бак, что снижает потери жидкости.
- Все рабочие процессы записываются в log-файл.
- Большое рабочее поле позволяет увеличить производительность машины.
- Импортный трубопровод и комплектующие. Высокая стойкость к коррозии, простое обслуживание.
- Распыление жидкости с двух сторон.
- Противоскользящее устройство защитной двери, обеспечивающее дополнительную безопасность.
- Конструкция с вертикальным направлением струи жидкости самая эффективная, высокое качество отмывки гарантировано.
- Внутренние баллоны с углем и смолой, совместно с внешним ди-фильтром позволяют достичь нулевого значения проводимости ополаскивающей жидкости.
- В зависимости от процесса, можно использовать открытый и закрытый цикл отмывки. При закрытом цикле образуется всего 1-3л воды в процессе перелива, а при открытом цикле можно слить 20л воды в канализацию при грубом ополаскивании.
- Панорамное окно для наблюдения за процессом отмывки.
- Вся машина выполнена из нержавеющей стали, что дает стильный вид и долгий срок службы.
Качество отмывки (до и после)
Технические характеристики системы водоподготовки
| Производительность | 250 л/ч |
| Габариты системы | 1200мм(Д) ×1100мм(Ш) ×1600мм(В) |
Рамка для крепления плат
Размер 740*740мм
