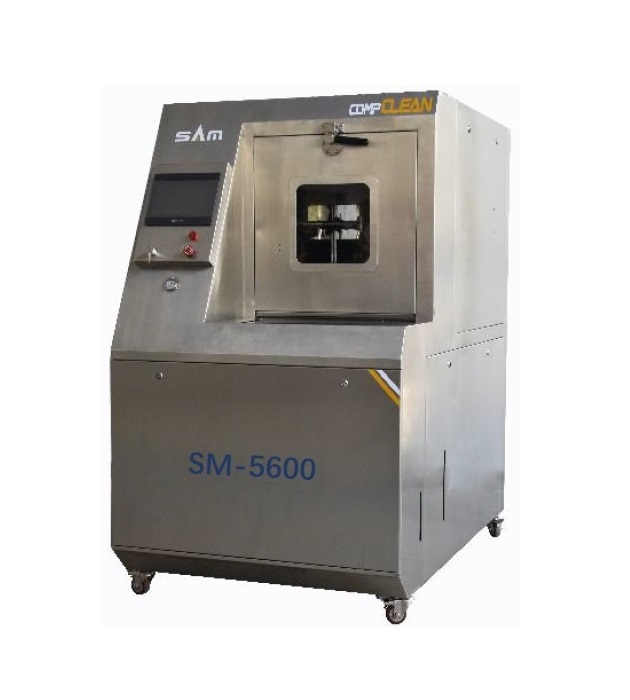

Система струйной отмывки печатных плат SM-5600

Струйная отмывка печатных плат от ведущего китайского производителя.

Применяется для комплексной отмывки печатных плат, ракелей и других деталей, загрязненных флюсом или паяльной пастой. Система совмещает в себе полный цикл отмывки, а именно: мойка – предварительное ополаскивание – ополаскивание – сушка.

Описание процесса отмывки: жидкость с помощью насоса подается из бака через форсунки в рабочую область отмывки. Каждая жидкость подается из отдельного бака. Высокое качество отмывки достигается за счет грамотно спроектированной системы форсунок. Весь процесс замкнут, причем жидкость постоянно подается в рабочую камеру через фильтр тонкой очистки.

Отмывка принадлежит к новому типу высокопроизводительного оборудования для автоматической отмывки. Используются жидкие чистящие средства на водной основе для отмывки и деионизированная вода для ополаскивания. Все происходит автоматически в закрытом цикле без каких-либо рисков для персонала.

Основные особенности:

• высокое качество отмывки;
• 4 цикла (мойка – предварительное ополаскивание – ополаскивание – сушка);
• полностью замкнутый цикл;
• используется отмывочная жидкость на водной основе и деионизированная вода, отсутствие рисков для персонала.

Процесс отмывки:

Принцип работы отмывки:

а) Независимое управление системой нагрева баков с жидкостями (бак для отмывочной жидкости, бак для предварительного ополаскивания, бак ополаскивания);

б) Избыток грязной воды путем переливания переходит в третий отсек, что значительно понижает расход воды;

в) Контур отмывки, предварительного ополаскивая и ополаскивания оснащены отдельными насосами для повышения качества отмывки и предотвращения смешивания жидкостей;

г) Изоляция контура отмывки от контуров ополаскивания обеспечивает чистоту деионизированной воды и повышает качество отмывки.

Основная конструкция:

На рисунке ниже представлены основные элементы машины:

Форсунки и роторы:

Регулируемое давление на форсунках 30~90PSI;

Количество блоков с форсунками — 9шт:

— фиксированный верхний, 4шт;

— средний блок 1шт, вращающийся ротор на 360°;

—  фиксированный нижний, 4шт;

Дополнительные возможности:

Данная отмывка имеет огромное преимущество перед конкурентами благодаря доступным модификациям. Из популярных модификаций – использование одной большой корзины вместо стандартных двух (смена от двух корзин на одну осуществляется в течении 10 минут). И еще одна модификация – это увеличение рабочей области, что позволит увеличить производительность отмывки в разы. Ниже изображено расположение плат размером 250*350мм. Слева стандартная отмывка, справа увеличенная.

Качество отмывки:
