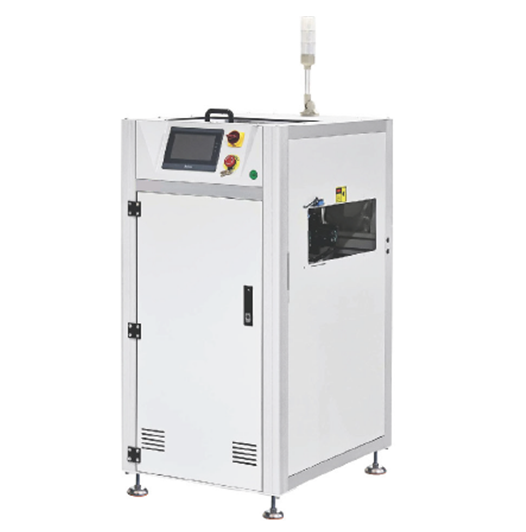

Автоматический переворотчик (флиппер) печатных плат BI-350W-TN/BI-460W-TN

Автоматический переворотчик (флиппер) печатных плат — оборудование для поворота ПП на 180° в процессе сборки по технологии поверхностного монтажа (SMT). Устройство необходимо для двусторонней обработки плат: после монтажа компонентов на одной стороне ПП переворачивается для работы со второй стороной.

Цена по запросу

Описание

Технические характеристики

Доставка и оплата

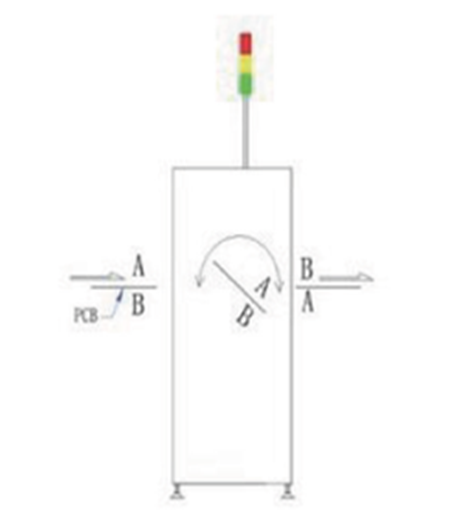

Принцип работы.

ПП поступает на вход переворотчика по конвейеру.
Система фиксирует плату.
Сервомотор или цилиндр выполняет поворот на 180°.
ПП подаётся на выходной конвейер и направляется к следующему этапу производства.
Весь процесс контролируется PLC‑контроллером, возможна интеграция в линию через интерфейс SMEMA [1][3].

Основные функции:

удобная сенсорная панель управления с ЖК-дисплеем
автоматический переворот ПП на 180°;
синхронизация с другими участками линии через SMEMA;
точное позиционирование ПП до и после переворота;
защита от статического электричества (ESD‑ремень);
безопасность оператора (датчики, блокировка при открытии).

Модель	BI-350W-TN	BI-460W-TN
Размер печатных плат, мм	50х50 - 445х350	50х50 - 550х460
Время цикла, сек	Около 10
Направление движения	Слева направо или справа налево
Электропитание	AC 220 V
Энергопотребление	150 Вт
Пневмопитание	4-6 Бар, 1,1 л/мин
Высота конвейера	900 ± 20 мм
Габаритные размеры, мм	500х725х1250	600х856х1250
Вес, кг	120	160
