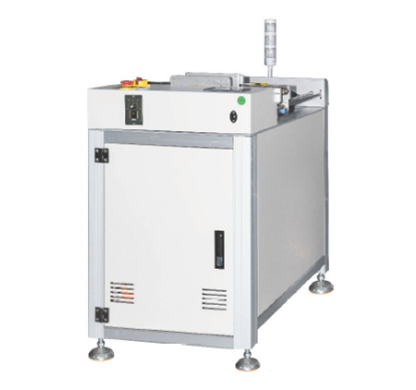

Фильтр NG/OK печатных плат RC-TN

Фильтр NG/OK (или буфер NG/OK) — оборудование для автоматической сортировки печатных плат (ПП) на производственной линии по результатам контроля. OK (Pass) — платы, прошедшие проверку без замечаний, идут дальше по линии. NG (No Good) — платы с выявленными дефектами, направляются на доработку или отбраковку. Используется после станций AOI (автоматическая оптическая инспекция), SPI (контроль паяльной пасты) или ручного контроля.

Цена по запросу

Описание

Технические характеристики

Доставка и оплата

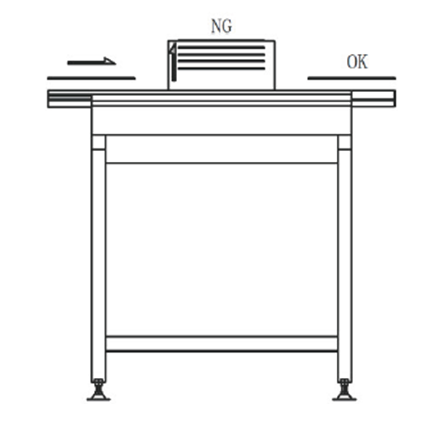

Принцип работы.

ПП поступает с предыдущей станции (например, после AOI).

Система получает сигнал о статусе ПП (OK/NG) от контрольного оборудования.

В зависимости от сигнала:

OK‑платы передаются дальше по основной линии.
NG‑платы перенаправляются в отдельный накопитель (магазин) для анализа и доработки.

Оператор может извлечь NG‑платы из магазина, устранить дефекты и вернуть их в линию.

OK‑платы продолжают движение к следующим этапам (пайка, финальная инспекция и т. д.).

Особенности:

модульная конструкция
стабильность улучшена за счет "надежной конструкции"
обеспечивается точность позиционирования в нескольких зонах
эргономичный дизайн, возможность установки подлокотников
минимизация простоев линии (OK‑платы не задерживаются)
совместимость с SMEMA.

Модель	RC-050XL-TN	RC-100XL-TN
Размер печатных плат, мм	50х50 - 460х460	50х50 - 530х460
Количество плат для хранения, шт	8 (или по запросу)
Высота между платами для хранения, мм	20 (или по запросу)
Скорость конвейера, м/мин	0,5-20
Направление движения	Слева направо или справа налево
Электропитание	AC 220 V
Энергопотребление	100 Вт
Высота конвейера	900 ± 20 мм
Габаритные размеры, мм	500х793х900	1000х793х900
Вес, кг	70	105

Информацию об оплате и доставке уточняйте по телефону: +7 (985) 785-60-00
