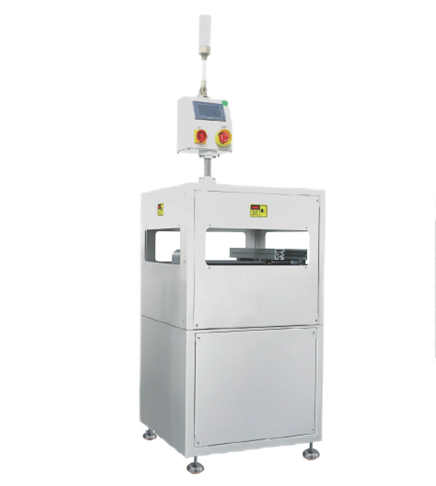

Поворотный конвейер печатных плат CN-N

Поворотный конвейер для печатных плат — это оборудование, используемое в производственных линиях поверхностного монтажа (SMT) для изменения направления движения печатных плат (ПП). Он позволяет перенаправлять ПП на 90°, 180° или 270°, объединять несколько линий, перераспределять потоки полуфабрикатов или изменять направление кромок платы.

Цена по запросу

Описание

Технические характеристики

Доставка и оплата

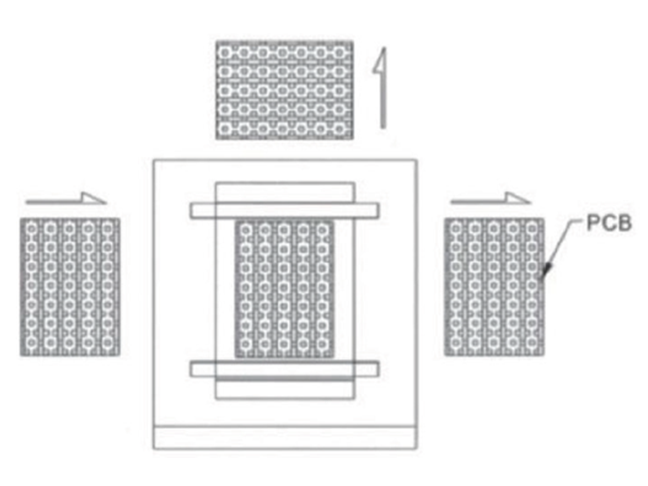

Принцип работы.

ПП поступает на вход конвейера по транспортёрной ленте.
Система фиксирует плату в заданной позиции.
Поворотный механизм (сервомотор, шаговый мотор или пневмоцилиндр) поворачивает ПП на заданный угол.
ПП подаётся на выходной конвейер и направляется к следующему этапу производства.
Весь процесс контролируется системой управления (ПЛК), возможна интеграция в линию через интерфейс SMEMA.

Особенности:

удобная сенсорная светодиодная панель управления;
закрытая конструкция со встроенным ограничителем крутящего момента обеспечивает высочайший уровень безопасности;
верхняя крышка открывается для удобного доступа к оборудованию во время технического обслуживания;
параллельная и плавная регулировка (винт с накатной головкой);
стабильное и точное масштабирование (выдвижной двигатель);
минимизация зазора между транспортером и передаточным механизмом;
по запросу доступны различные размеры;
точное позиционирование ПП до и после поворота;
совместимо с SMEMA.

Модель	CN-L-N	CN-XL-N
Размер печатных плат, мм	50х50 - 400х350	50х50 - 530х460
Время цикла, сек	Около 15
Направление движения	Слева направо или справа налево
Электропитание	AC 220 V
Энергопотребление	250 Вт
Высота конвейера	900 ± 20 мм
Габаритные размеры, мм	600х600х1200	750х750х1200
Вес, кг	170	220
