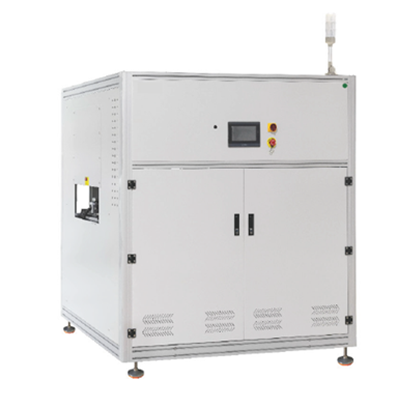

Увеличенный буфер охлаждения печатных плат BF-L-TN

Буфер охлаждения — это конвейерное оборудование со встроенной системой охлаждения, предназначенное для временного накопления нагретых печатных плат (ПП) после пайки оплавлением. Его задача — снизить температуру ПП до безопасных значений (обычно 40–60 °C) перед следующими этапами (AOI, ручной инспекцией, упаковкой), не прерывая работу линии.

Цена по запросу

Описание

Технические характеристики

Доставка и оплата

Принцип работы.

ПП поступает с печи оплавления с температурой 180–250 °C.
Плата попадает в зону охлаждения буфера.
ПП задерживается в буфере на заданное время (регулируемое).
После охлаждения до заданной температуры ПП подаётся на следующий участок линии.
Система управления отслеживает статус и автоматически регулирует режим работы.

Основные функции.

охлаждение ПП после пайки оплавлением;
временное накопление ПП при рассогласовании скорости участков линии;
защита компонентов и ПП от термических повреждений;
предотвращение коробления ПП из‑за резкого перепада температур;
интеграция с SMT‑линией через стандартные интерфейсы;
работа в режимах FIFO (первый вошёл — первый вышел) или проходном (Pass‑through), LIFO.

Модель	BF-L-TN
Размер ПП, мм	150х150 - 1200х350
Время цикла, сек	Около 10 сек
Максимальная вместимость печатных плат	24
Направление движения	Слева направо или справа налево
Электропитание	AC 220 V
Энергопотребление	3000 Вт
Высота конвейера	900 ± 20 мм
Габаритные размеры, мм	1500х1495х1760
Вес, кг	300

Информацию об оплате и доставке уточняйте по телефону: +7 (985) 785-60-00
