Линейный дозатор D3 HTGD с надежными дозирующими клапанами для равномерного прецизионного дозирования различных материалов (от термоклея до паяльной пасты) успешно зарекомендовал себя во многих отраслях промышленности: поверхностном SMT и LED монтаже, в производстве бытовой радиоэлектроники, автомобилей, медицинских приборов.
Конфигурация с использованием пневматического/пьезоэлектрического клапана обеспечивает бесконтактное высокоскоростное дозирование. Средняя скорость нанесения составляет 200 точек/сек, что превышает стандартные показатели скорости при традиционном нанесении в 3-7 раз.
Подойдет для работы с печатными платами нестандартной формы, а также для дозирования на микросборке..
Область применения:
- Нанесение паяльной пасты на плату;
- Нанесение красного клея, нанесение краски, прецизионная влагозащита;
- Нанесение материала для защиты и усиления печатной платы;
- Высокоточное нанесение клея для монтажа камер и датчиков отпечатков пальцев;
- Донанесение материала на корпуса электронных компонентов;
- Нанесение материала на корпус изделия;
- Люминофорная заливка светодиодов.
Тенденция миниатюризации, мобильности и расширения функциональности электронных изделий требует повышения надёжности гибких печатных плат (FPC) и инкапсуляции компонентов (таких как 0402, 0201). Инкапсуляция ножек становится незаменимым процессом, и всё большее использование гибких плат (например, в миниатюрных портативных электронных изделиях, таких как камеры смартфонов, микрофоны и экраны дисплеев) приводит к всё более высоким требованиям к оборудованию.
Развитие мировой индустрии смартфонов способствует быстрому развитию индустрии модульных камер для мобильных телефонов. Дозирование на модуль камеры мобильного телефона требует высокой точности, что полностью обеспечивается данным дозирующим устройством, и помогает эффективно решить вышеупомянутые проблемы.
Струйное нанесение (LED экраны)
Основные проблемы:
- Технические барьеры для экранов с мелким шагом пикселя: неравномерное рассеивание тепла, несовместимость яркости и цветности, несовместимость цвета, низкая контрастность, пыль, влага, вибрация, скрытые проблемы, полосы и т.д.
- Факторы, влияющие на цветопередачу LED экрана: цвет подложки платы, высота, наклон и цвет корпуса, пропайка контактов.
- Пыль, влага и вибрация приводят к скрытым дефектам: платы и контакты светодиодов фиксируются только припоем, припой хрупок, при деформации платы легко ломается, соответственно, светодиодные экраны не подходят для установки в местах с сильной вибрацией (таких как автомобили, суда и т.д.).
Особенности:
- Полностью автоматизированное производство, сниженная трудоемкость операторов и высокая эффективность производства;
- Осуществление струйного нанесения с очень малым шагом между светодиодами, что улучшает качество экрана;
- Простота программирования, режим автоматической калибровки, управление оборудованием не требует профессиональных знаний.
Заполнение области вокруг компонентов (CSP, BGA) для улучшения их ударопрочности при падении, столкновении и других механических воздействиях для повышения надежности всего продукта.
Инкапсуляционная защита, фиксирование, влагонепроницаемость и пылезащищенность.
Основные особенности:
- Стабильное программное обеспечение;
- Сервомоторы в паре с высокоточными ШВП и направляющими;
- Система технического зрения (CCD камера);
- Простой и удобный интерфейс программирования, импорт CAD данных, предварительный просмотр траектории нанесения;
- Модульная конструкция, простота и легкость ежедневной чистки и обслуживания.
Качественная сварная рама, обеспечивающая высокую жесткость конструкции, снижение вибрации в процессе работы на больших скоростях, высокая повторяемость процессов.
Модульная конструкция, импортные детали, высокое качество сборки.

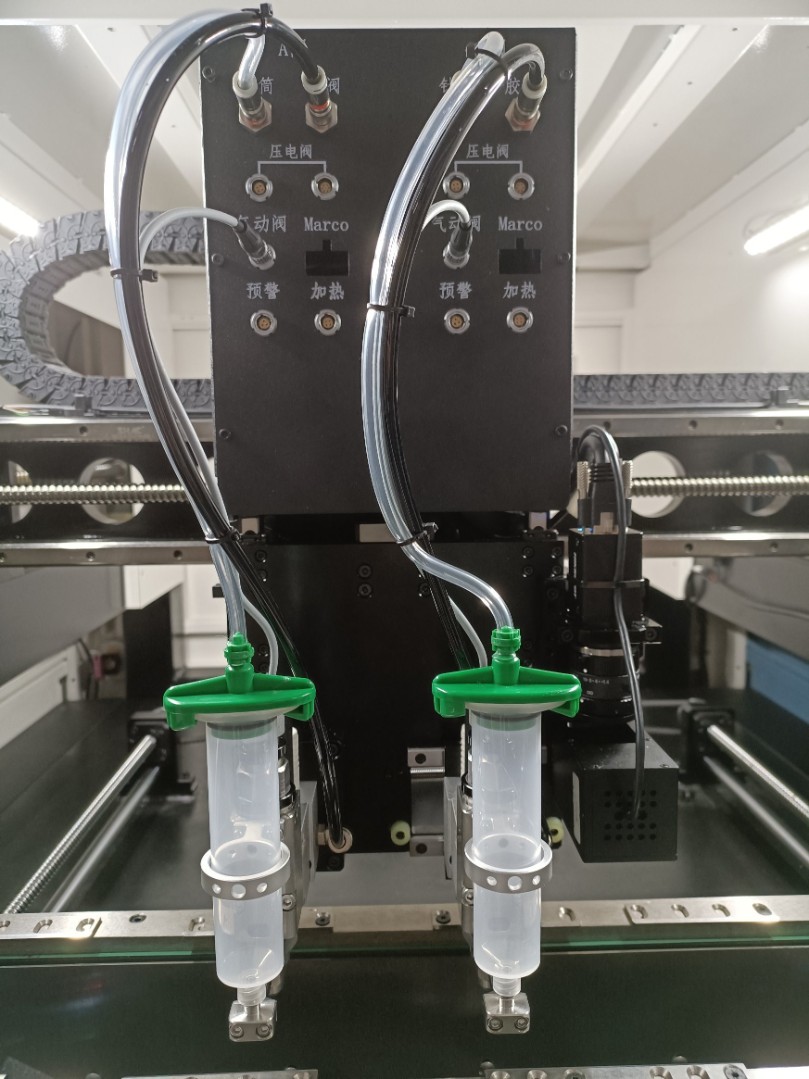

Бесконтактный высокоскоростной струйный клапан, высокая точность, высокая повторяемость, сверхвысокая скорость дозирования до 200 точек в секунду, возможность использовать различные типы клеев.
- Скорость нанесения до 200 точек/сек
- Минимальный диаметр точки 200µm
- Диаметр насадки 0.05-0.6 мм
- Питание сжатым воздухом мин. 0.6 МПа
- Максимальная температура нагрева 1000С
- Габариты 76х59х130 мм
Вес 0.6 кг
