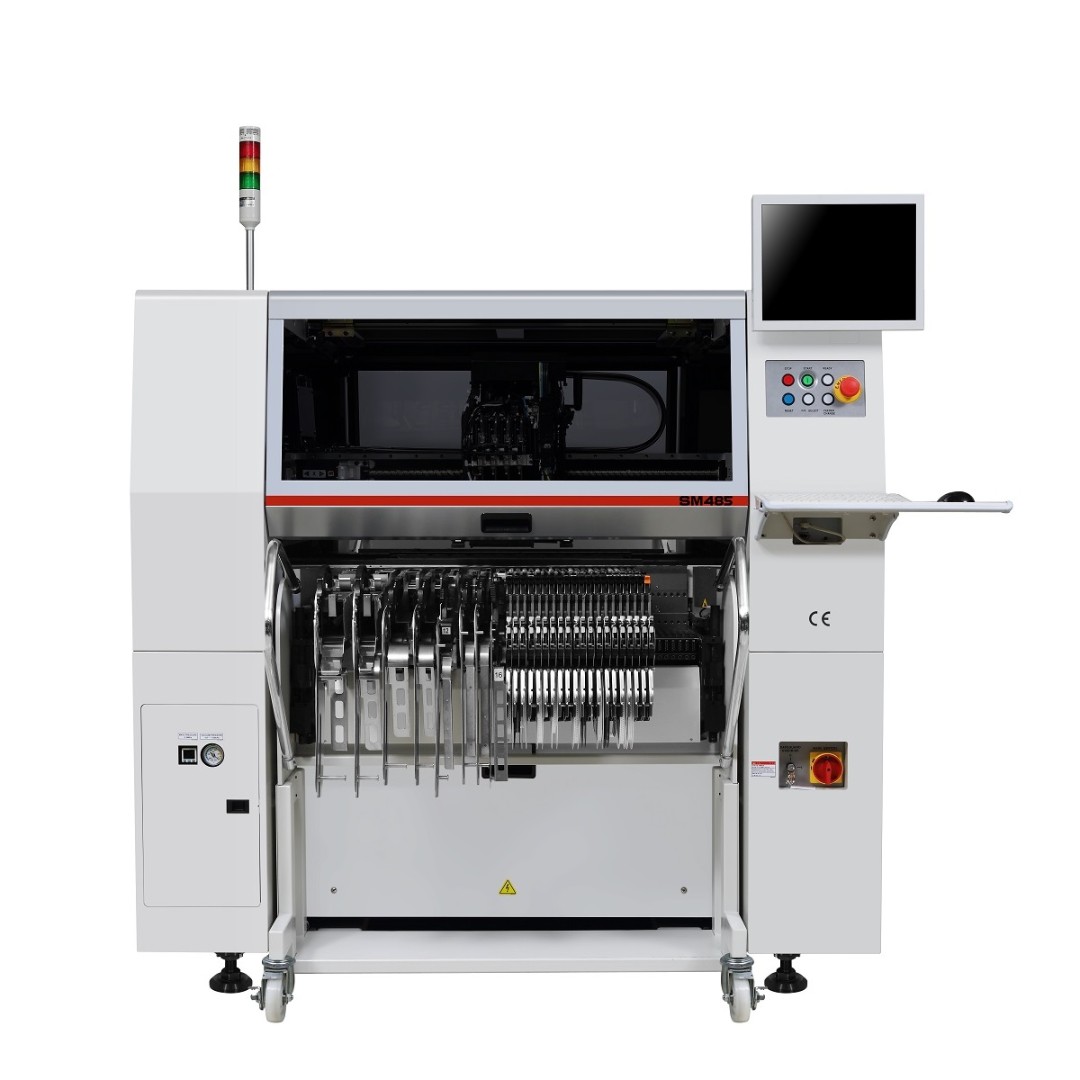

Универсальный установщик SMD компонентов Hanwha SM485

Универсальный установщик SMD компонентов SM485 является поистине уникальным установщиком на рынке SMD оборудования. Идеальный вариант для производителей электроники с широким спектром устанавливаемых компонентов. Универсальность и сверхгибкость — делает его лучшим в своем классе.

Цена по запросу

Описание

Технические характеристики

Доставка и оплата

Описание:

Данная модель установщика оснащена одним порталом с 5-ю установочными головами. 4 головы в стандартном исполнении с 4-мя камерами на голове для центрирования компонентов «на лету», и 1 голова с дополнительной подсветкой на голове и измеряемым давлением на компонент. На данном установщике есть возможность использовать механический захват ”gripper” вместо стандартного вакуумного захвата, что позволяет покрыть весь спектр устанавливаемых разъемов и больших компонентов.

Основные преимущества:

— 5 установочных головок (4 стандартные, 1 с контролем усилия);

— Распознавание компонентов: на лету + стационарная камера;

— Система распознавания компонентов Polygon для быстрого обучения нестандартных корпусов электронных компонентов;

— Система автоматической калибровки в процессе сборки. Система автоматически вводит корректировку в момент захвата и монтажа компоненты;

— Встроенная вакуумная помпа, расход сжатого воздуха снижен в 7 раз до 50 нл/мин;

— Автоматическая корректировка зоны захвата компонента, значительно снижает потери компонентов;

— Широкий спектр питателей (оригинальные и неоригинальные). Пневматические, электронные, смарт, питатели для матричных поддонов, вибропитатели. Так же доступны питатели с интеллектуальным интерфейсом для работы с IT системой.

— Смарт питатели для обрезков лент. Смарт питатель — SmartFeeder позволяет работать с обрезками лент без каких либо манипуляций, достаточно подать ленту в питатель.

— Интеллектуальная система. Полностью исключает человеческий фактор, перепутать компоненты больше невозможно, система контролирует каждый компонент, заряженный в питатель.

Дополнительное оснащение:

Система автоматической подачи матричных поддонов STF100D: расположение сзади, два магазина по 12 паллет, 24/48 стандартных матричных поддонов. Хорошо подходит для нестандартных компонентов.

Система автоматической подачи матричных поддонов STF100S: расположение сбоку, не занимает место на базе питателей.

Система автоматической подачи матричных поддонов STF100N: расположение сзади, один магазин на 20 паллет 20/40 стандартных матричных поддонов.

Характеристики

Модель	SM485
Центрирование	“Fly”- камера на лету + стационарная камера
Количество установочных головок	5 головок, 1 портал
Скорость установки (максимальная)	22 000 комп/час
Точность монтажа	Для чип компонентов ± 40 мкм @ μ ± 3 σ Для QFP компонентов ± 30 мкм @ μ ± 3 σ
Диапазон устанавливаемых компонентов	“Fly”- камера 24мм: 0402(01005) ~ 21мм ИС, Коннектор (Шаг вывода 0.4 мм) BGA, CSP (Шаг вывода 0.4 мм) “Fly”- камера 25мм: 0603(0201) ~ 22 мм ИС, Коннектор (Шаг вывода 0.5 мм) ~ 17мм BGA, CSP (Шаг вывода 0.75 мм) Стационарная камера 45мм: ~ 55 мм ИС, Коннектор 150x25мм
Максимальная высота компонентов	15мм - “fly” 26мм - стационарная
Размер платы Д*Ш	Минимальная 50 x 40мм Максимальная 460 x 400мм ~ 740 x 460 (Опция)
Толщина платы	0.38~4.2мм
Вместимость питателей 8мм	120шт. (112шт сменная телега)
Электропитание	Три фазы, 50/60 Гц 200/208/220/240/380/415 В, 3.5 кВА
Питание сжатым воздухом	0,5 — 0,7 МПа, 180Нл/мин, 50Нл/мин (вакуумная помпа)
Вес	1 600кг
Габариты Д х Ш х В	1650мм х 1680мм х 1530мм

Информацию об оплате и доставке уточняйте по телефону: +7 (985) 785-60-00
