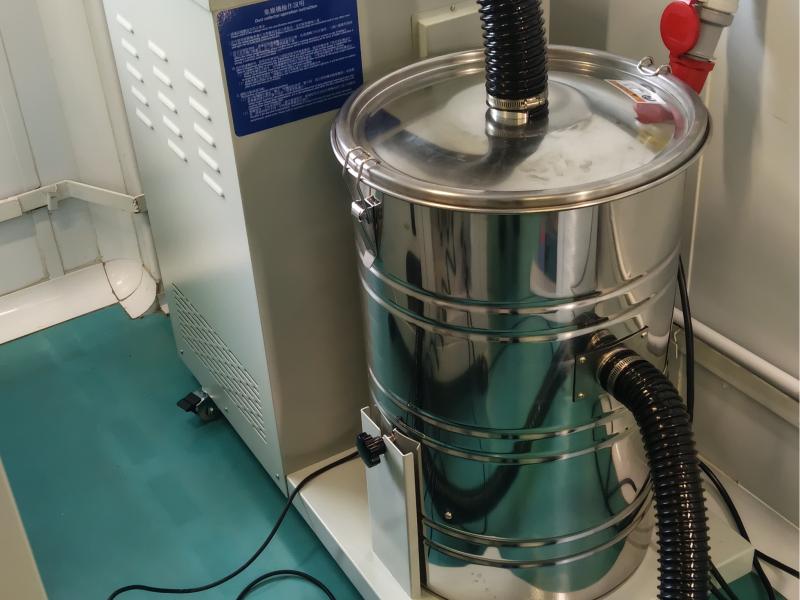

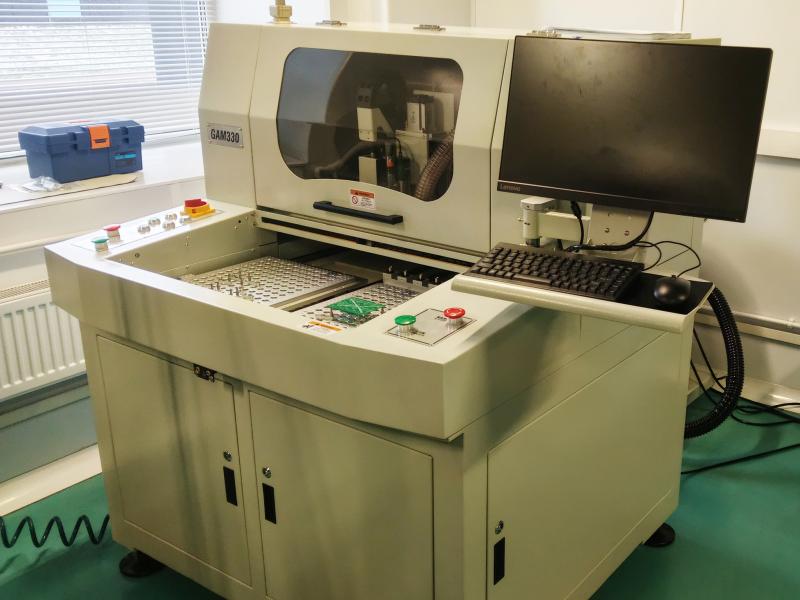

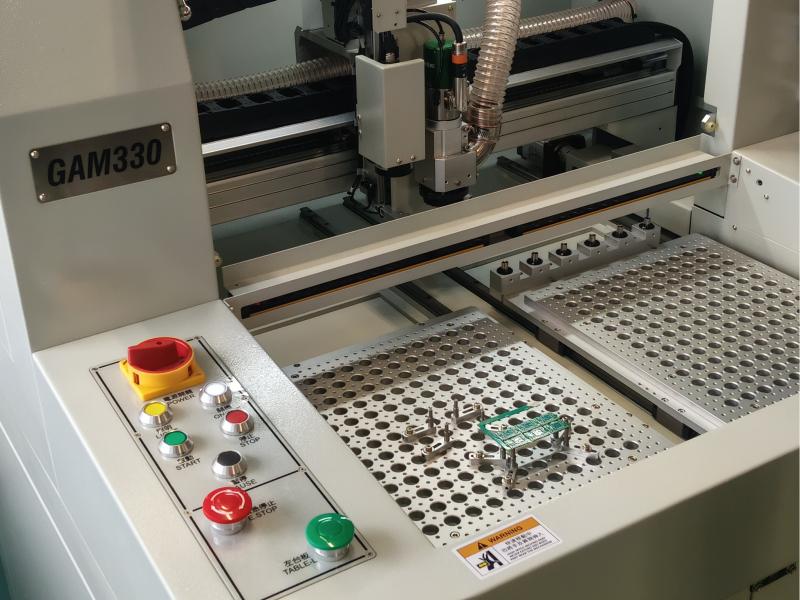

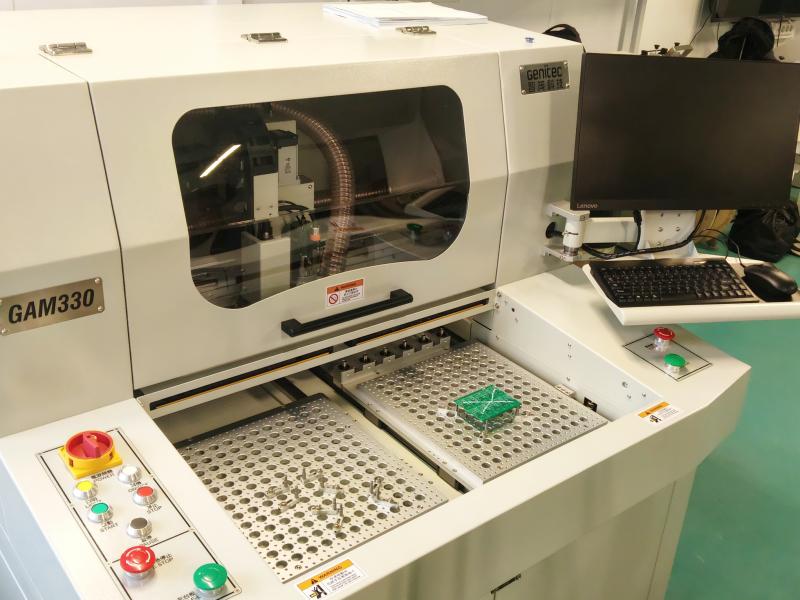

Предназначен для высокоточного фрезерования и разделения (депанелинга) мультизаготовок печатных плат после сборки электронных компонентов. Оборудование обеспечивает бесконтактное, малонапряженное разделение плат сложной формы (включая непрямолинейные контуры) с высокими скоростью и точностью, обеспечивая целостность компонентов и качество кромки.

Основные особенности:

• Работа с двумя программами на двух столах или объединение в один большой стол
• Автоматическая смена фрез
• Симуляция перед резкой
• Специальная технологическая оснастка (фикстуры)
• Частичное снятие паяльной маски

г. Пенза

Проект был реализован в 2023 году. Заказчик запросил полноценную линию, в небольшом помещении, да еще и с возможностью добавления дополнительных установщиков. Линию прижали шаттлом к стене, оставив возможность добавления дополнительных установщиков. Удобство линии – один оператор и всё под рукой, т.к. находится в центре.

Поставленное оборудование:

• Компактный загрузчик печатных плат GDK
• Линейный автоматический трафаретный принтер DEK ASM NeoHorizon 03iX
• Соединительный конвейер 0,5 м
• Автоматический установщик компонентов Hanwha SM481plus
• Инспекционный конвейер 1 м (2 шт)
• Передвижное устройство Shutter GDK-3800 3,8 м
• Печь конвекционного оплавления серии DEKTEC M8
• Разгрузчик печатных плат угловой GDK

г. Владимир

Была задача поставить максимально бюджетную линию без печи, компактную, но на хорошем среднесерийном оборудовании. Результат на фото – китайский принтер GDK и корейский бестселлер SM481plus.

Состав линии:

• Линейный автоматический трафаретный принтер GDK X5
• Автоматический установщик компонентов Hanwha SM481plus
• Соединительный конвейер 0,5 м (2 шт)
• Инспекционный конвейер 1 м (1 шт)

г. Москва

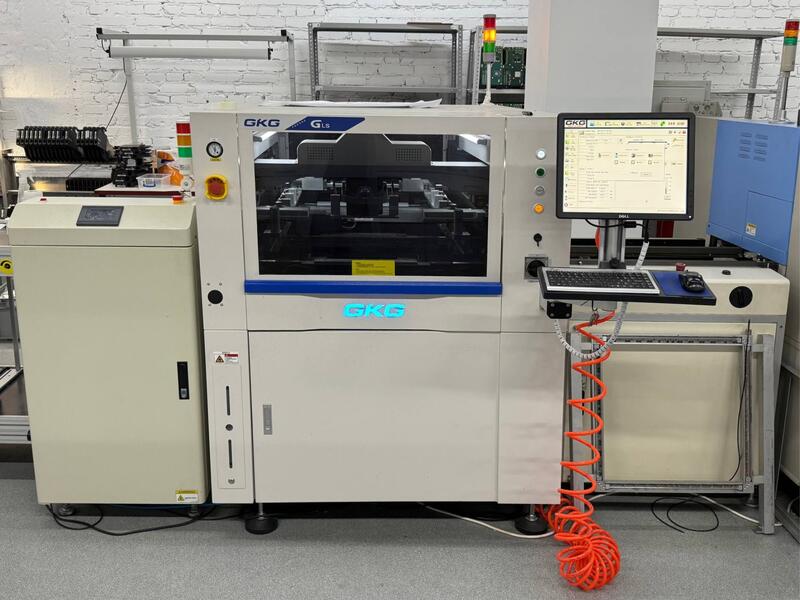

Мы провели глубокую модернизацию линии: заменили старый принтер на GKG G5, добавили установщик YS12F (б/у с небольшим пробегом) и установили новую 6-ти зонную печь HRT-6600PC.

Поставленное оборудование:

• Линейный автоматический трафаретный принтер GKG G5
• Автоматический установщик компонентов YS12F с автоматической подачей матричных поддонов
• Печь конвекционного оплавления HRT

г. Москва, г. Зеленоград

Линия состоит из двух частей в двух помещениях: автоматическая линия сборки SMD компонентов и линия АОИ. Платы подаются в линию из автоматического магазинного загрузчика, а уже спаянная плата выгружается в магазинный разгрузчик. Во втором помещении линия с АОИ с загрузчиком и разгрузчиком печатных плат с функцией отбраковки. Платы с линии сборки перевозятся в магазине и загружаются в линию АОИ. Данная система реализована из-за небольших размеров помещений.

Поставленное оборудование:

• Компактный загрузчик печатных плат LT-L-TN (2 шт)
• Линейный автоматический трафаретный принтер GDK MX с опцией обратной связи по ракелям
• Соединительный конвейер HNY-CY350-500

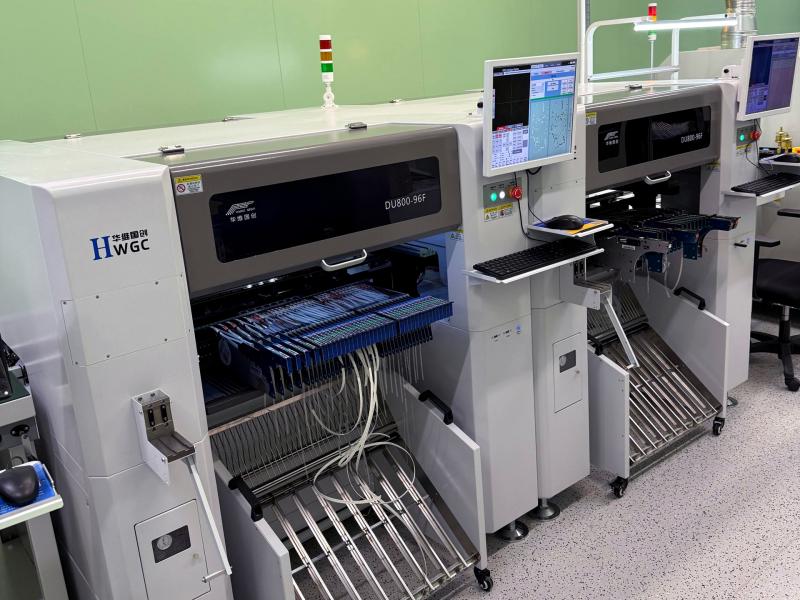

• Автоматический установщик компонентов HW-DU800-96F (2 шт)
• Инспекционный конвейер HNY-CYL350-1000

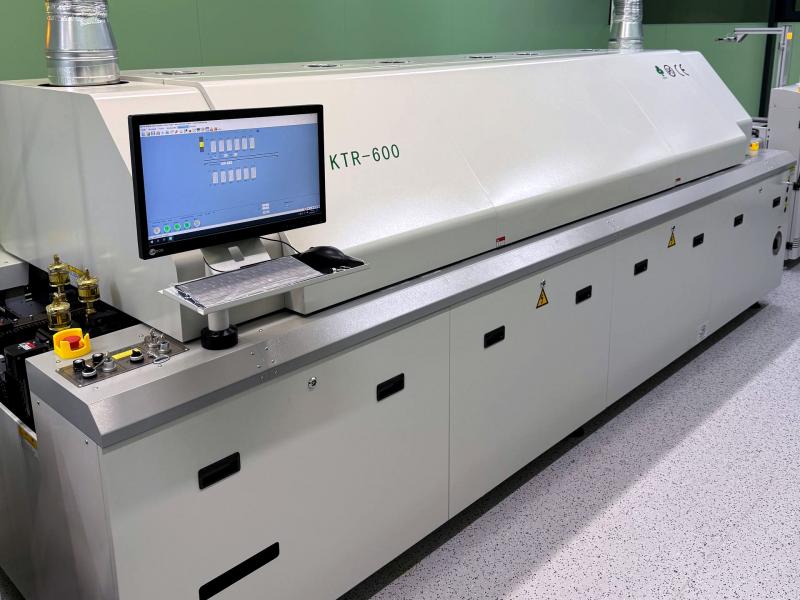

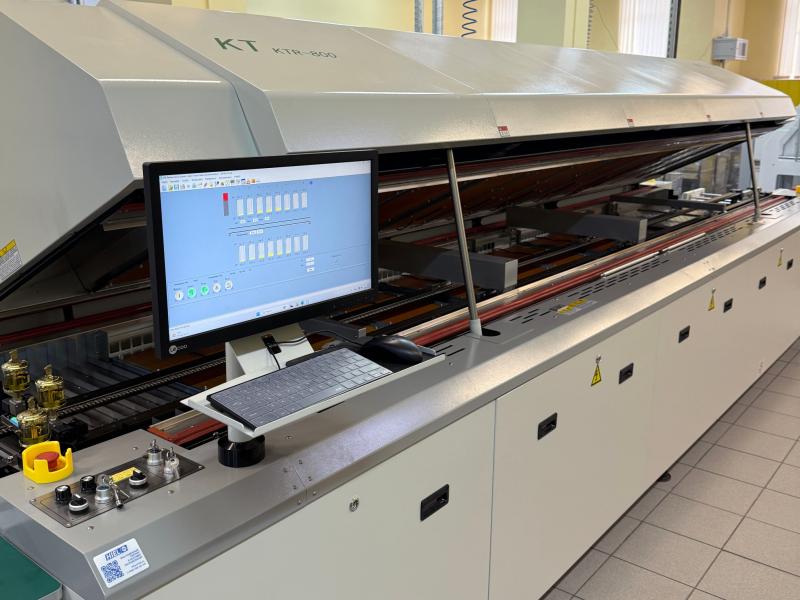

• Печь конвекционного оплавления KTR-600 с центральной поддержкой
• Разгрузчик печатных плат угловой ULF-L-TN

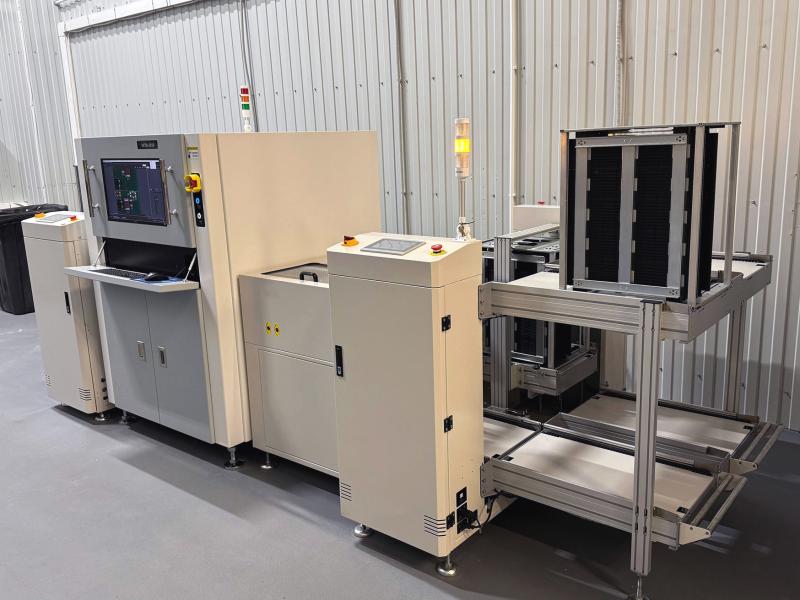

• Линейная автоматическая оптическая инспекция VCTA S910 (3D-AOI)
• Разгрузчик с функцией сортировки OK/NG – NL-L-TN

г. Санкт-Петербург

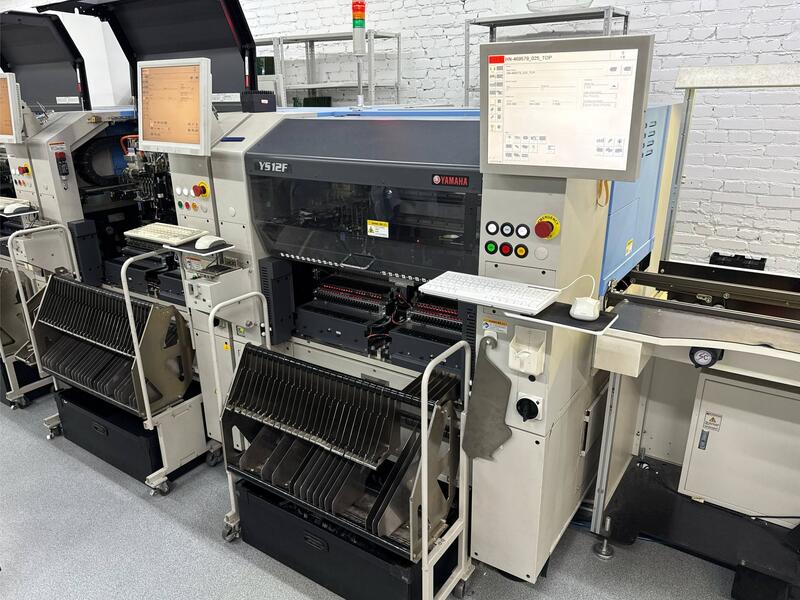

В линии стояли YS24X, MG-1 и MG-1R. Мы заменили установщики MG-1 и MG-1R на YS12 и YS12F, тем самым подняли производительность линии за счет более быстрых установщиков и сделали всю линию на электронных питателях, что позволило заказчику более эффективно работать с меньшей потерей компонентов.

Поставленное оборудование:

• Автоматический установщик компонентов Yamaha YS12
• Автоматический установщик компонентов Yamaha YS12F с автоматической подачей матричных поддонов
